Toplotne pumpe
Monoblok R32
TF06EVI
TF10EVI
TF12EVI
TF16EVI
TF20EVI
TF22EVI
TF35EVI
TF45EVI
Intuitivno upravljanje putem pametnog telefona za maksimalnu kontrolu nad radom toplotne pumpe.
A+++
Energetski razred
R32
Rashladni medij
5.81
Max. COP
Wi-Fi
upravljanje

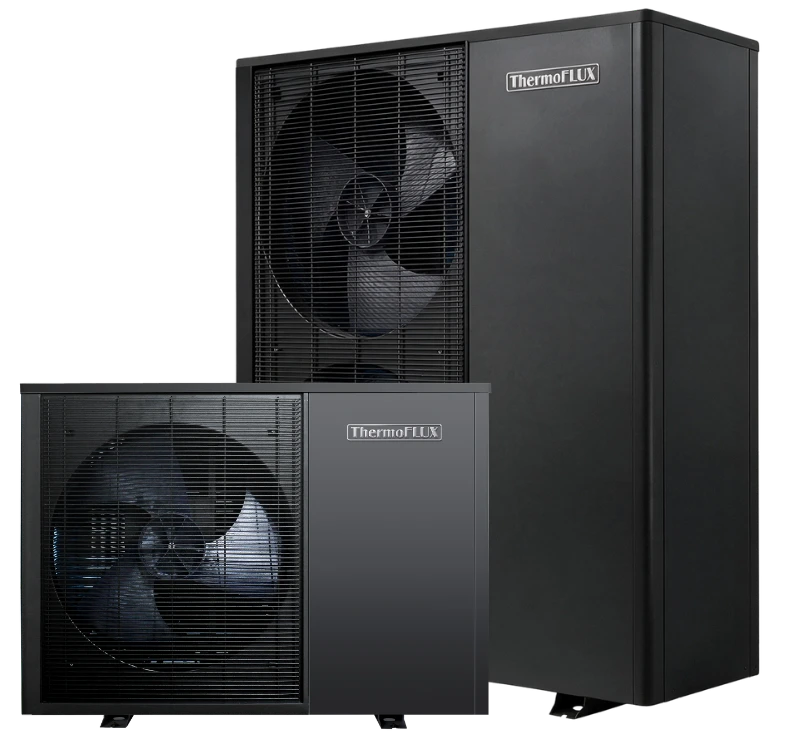

Monoblok R32 toplotne pumpe dostupne su u osam različitih snaga od 6 do 45 kW, sa monofaznim i trofaznim priključkom. Dvostepeni rotacioni kompresor sa unapređenom EVI tehnologijom ubrizgavanja omogućava stabilan rad i pri temperaturama do -25 °C. Integrisana cirkulaciona pumpa i posuda za kondenzat sa grejačem omogućavaju jednostavnu instalaciju, dok Wi-Fi modul pruža mogućnost upravljanja putem pametnog telefona.
Karakteristike
Napredna kontrola i efikasnost
— 01
Kompaktan dizajn
Jednostavna instalacija zahvaljujući integrisanoj cirkulacionoj pumpi i posudi za kondenzat sa grejačem. Mogućnost instalacije na pod, zid ili krov.
— 02
Rad do -25°C
Dvostepeni rotacioni kompresor sa EVI tehnologijom radi stabilno i na najnižim temperaturama.
— 03
Wi-Fi upravljanje
Upravljajte toplotnom pumpom putem pametnog telefona bilo kada i bilo gdje.
— 04
Kaskadna funkcija
Mogućnost instalacije više toplotnih pumpi u kaskadu za veću snagu i centralizirano upravljanje.
— 05
Pametno odmrzavanje
Tehnologija pametnog odmrzavanja skraćuje vrijeme odmrzavanja i smanjuje potrošnju energije.
— 06
Tihi rad
DC Inverter brushless ventilatori osiguravaju rad sa vrlo niskom razinom buke za ugodan boravak.
Prednosti
Ostale karakteristike
Napredna regulacija omogućava jednostavno upravljanje svim komponentama toplotne pumpe, cirkulacionom pumpom i preklopnim troputnim ventilom.
- Integrirani manometri visokog i niskog pritiska
- Dvostepeni rotacioni kompresor sa EVI tehnologijom
- Pametno odmrzavanje
- Monofazni i trofazni priključak
- Montaža na pod, zid ili krov
Tehničke karakteristike
Detaljan pregled specifikacija za sve modele
| TF06EVI T 220 | TF10EVI T 220 | TF12EVI T 220 | TF16EVI T 220 | TF16EVI T 400 | TF20EVI T 400 | TF22EVI T 400 | TF35EVI T 400 | TF45EVI T 400 | ||
| Napajanje | V/Hz/Ph | 220-240/50/1 | 220-240/50/1 | 220-240/50/1 | 220-240/50/1 | 380-420/50/3 | 380-420/50/3 | 380-420/50/3 | 220-240/50/1 | 380-420/50/3 |
| Freon | R32 | R32 | R32 | R32 | R32 | R32 | R32 | R32 | R32 | |
| Max. kapacitet grijanja (1) | kW | 6 | 9.5 | 12 | 16 | 16 | 20 | 22 | 35.5 | 45.1 |
| COP (1) | W/W | 4.45 | 4.58 | 4.45 | 4.71 | 4.71 | 4.76 | 4.65 | 4.4 | 4.2 |
| Kapacitet grijanja min./max. (1) | kW | 2.76 / 6 | 4.37 / 9.5 | 5.52 / 12 | 7.36 / 16 | 7.36 / 16 | 9.2 / 20 | 10.12 / 22 | 16.33 / 35.5 | 20.75 / 45.10 |
| Ulazna snaga u grijanju min./max. (1) | W | 564 / 1348 | 763 / 2074 | 992 / 2697 | 1250 / 3397 | 1250 / 3397 | 1546 / 4202 | 1741 / 4731 | 2969 / 8068 | 3952 / 10738 |
| COP min./max. (1) | W/W | 4.45 / 4.9 | 4.58 / 5.73 | 4.45 / 5.56 | 4.71 / 5.89 | 4.71 / 5.89 | 4.76 / 5.95 | 4.65 / 5.81 | 4.4 / 5.5 | 4.2 / 5.25 |
| Max. kapacitet grijanja (2) | kW | 5.8 | 9.1 | 11.5 | 15.4 | 15.4 | 19.2 | 21.1 | 34.1 | 43.3 |
| COP (2) | W/W | 3.56 | 3.71 | 3.60 | 3.82 | 3.82 | 3.81 | 3.60 | 3.72 | 3.72 |
| Kapacitet grijanja min./max. (2) | kW | 2.65 / 5.76 | 4.20 / 9.12 | 5.30 / 11.52 | 7.07 / 15.36 | 7.07 / 15.36 | 8.83 / 19.20 | 9.72 / 21.12 | 15.68 / 34.08 | 19.92 / 43.30 |
| Ulazna snaga u grijanju min./max. (2) | W | 677 / 1618 | 964 / 2489 | 1254 / 3236 | 1579 / 4076 | 1579 / 4076 | 1953 / 5042 | 2199 / 5677 | 3750 / 9682 | 4992 / 12886 |
| COP min./max. (2) | W/W | 3.56 / 3.92 | 3.66 / 4.35 | 3.56 / 4.32 | 3.77 / 4.47 | 3.77 / 4.47 | 3.81 / 4.52 | 3.72 / 4.42 | 3.52 / 4.18 | 3.36 / 3.99 |
| Max. kapacitet hlađenja (3) | kW | 5.5 | 8.7 | 10.9 | 14.6 | 14.6 | 18.2 | 20.1 | 32.4 | 41.1 |
| EER (3) | W/W | 3.45 | 3.60 | 3.50 | 3.70 | 3.70 | 3.69 | 3.50 | 3.61 | 3.61 |
| Kapacitet hlađenja min./max. (3) | kW | 2.52 / 5.47 | 3.99 / 8.66 | 5.03 / 10.94 | 6.71 / 14.59 | 6.71 / 14.59 | 8.39 / 18.24 | 9.23 / 20.6 | 14.89 / 32.38 | 18.92 / 41.13 |
| Ulazna snaga u hlađenju min./max. (3) | W | 656 / 1852 | 935 / 2849 | 1215 / 3704 | 1531 / 4666 | 1531 / 4666 | 1893 / 5771 | 2132 / 6498 | 3636 / 8972 | 4838 / 11399 |
| EER min./max. (3) | W/W | 2.95 / 3.84 | 3.04 / 4.26 | 2.95 / 4.14 | 3.13 / 4.39 | 3.13 / 4.39 | 3.16 / 4.43 | 3.09 / 4.33 | 3.61 / 4.10 | 3.61 / 3.91 |
| Max. kapacitet hlađenja (4) | kW | 4.3 | 6.2 | 8.6 | 10.4 | 10.4 | 14.4 | 15.8 | 25 | 31.6 |
| EER (4) | W/W | 2.59 | 2.59 | 2.62 | 2.66 | 2.66 | 2.77 | 2.62 | 2.9 | 2.82 |
| Kapacitet hlađenja min./max. (4) | kW | 1.99 / 4.32 | 2.85 / 6.20 | 3.97 / 8.64 | 4.80 / 10.44 | 4.80 / 10.44 | 6.62 / 14.40 | 7.29 / 15.84 | 11.5 / 25.00 | 14.54 / 31.60 |
| Ulazna snaga u hlađenju min./max. (4) | W | 575 / 1720 | 760 / 2399 | 1090 / 3440 | 1245 / 3929 | 1245 / 3929 | 1699 / 5360 | 1913 / 6036 | 3190 / 8621 | 4224 / 11206 |
| EER min./max. (4) | W/W | 2.51 / 3.45 | 2.58 / 3.75 | 2.51 / 3.65 | 2.66 / 3.86 | 2.66 / 3.86 | 2.69 / 3.90 | 2.62 / 3.81 | 2.9 / 3.6 | 2.82 / 3.44 |
| Nazivno opterećenje | A | 9.68 | 9.9 | 12.9 | 16.3 | 7.2 | 8.9 | 10.0 | 25.54 | 33.99 |
| Max. ulazna snaga | kW | 2.02 | 3.0 | 3.9 | 4.9 | 4.9 | 6.1 | 6.9 | 12.1 | 16.11 |
| Max. opterećenje | A | 13.0 | 14.4 | 18.7 | 23.6 | 10.4 | 12.9 | 14.5 | 32 | 40 |
| Kompresor / Tip | Dvostruki rotacioni - 1 | Dvostruki rotacioni - 1 | Dvostruki rotacioni - 1 | Dvostruki rotacioni - 1 | Dvostruki rotacioni - 1 | Dvostruki rotacioni - 1 | Dvostruki rotacioni - 1 | Dvostruki rotacioni - 1 | Dvostruki rotacioni - 1 | |
| Broj ventilatora | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | |
| Protok zraka na ventilatoru | m3/h | 1500 | 2500 | 3000 | 3500 | 3500 | 5000 | 5500 | 10000 | 12000 |
| Nazivna snaga ventilatora | W | 30 | 80 | 100 | 120 | 120 | 200 | 210 | 550 | 600 |
| Tip vodenog izmjenjivača toplote | Lemljeni pločasti | Lemljeni pločasti | Lemljeni pločasti | Lemljeni pločasti | Lemljeni pločasti | Lemljeni pločasti | Lemljeni pločasti | Lemljeni pločasti | Lemljeni pločasti | |
| Pad pritiska na vodenom izmjenjivaču | kPa | 15 | 18 | 20 | 21 | 21 | 23 | 25 | 32 | 40 |
| Hidraulički priključak | inch | G3/4" | G1" | G1" | G1" | G1" | G1" | G1" | G1-1/4" | G1-1/2" |
| Dozvoljeni protok (min/nominalni/max) | L/S | 0.18 / 0.29 / 0.48 | 0.28 / 0.45 / 0.76 | 0.36 / 0.57 / 0.96 | 0.48 / 0.76 / 1.27 | 0.48 / 0.76 / 1.27 | 0.60 / 0.96 / 1.59 | 0.66 / 1.05 / 1.75 | 1.06 / 1.70 / 2.83 | 1.35 / 2.15 / 3.59 |
| Nivo buke | dB(A) | 49 | 56 | 59 | 60 | 60 | 61 | 62 | 65 | 75 |
| Maksimalna temperatura vode u polazu | °C | 60°C | 60°C | 60°C | 60°C | 60°C | 60°C | 60°C | 60°C | 60°C |
| Netto dimenzije (DxŠxV) | mm | 990x375x655 | 1110x475x810 | 1110x475x810 | 1110x475x960 | 1110x475x960 | 1110x475x1355 | 1110x475x1355 | 1249x509x1558 | 1400x525x1570 |
| Brutto dimenzija pakovanja (DxŠxV) | mm | 1100x460x725 | 1200x540x970 | 1200x540x970 | 1200x540x1120 | 1200x540x1120 | 1200x540x1510 | 1200x540x1510 | 1340x540x1510 | 1480x580x1717 |
| Netto težina | kg | 59 | 80 | 88 | 98 | 98 | 124 | 124 | 220 | 260 |
| Bruto težina pakovanja | kg | 70 | 108 | 116 | 126 | 126 | 161 | 161 | 295 | 295 |
Napomene:
(1) Uslovi grijanja: voda povrat/polaz: 30°C/35°C, Temperatura okoline: DB 7°C/WB 6°C
(2) Uslovi grijanja: voda povrat/polaz: 40°C/45°C, Temperatura okoline: DB 7°C/WB 6°C
(3) Uslovi hlađenja: voda povrat/polaz: 23°C/18°C, Temperatura okoline: DB 35°C/WB 24°C
(4) Uslovi hlađenja: voda povrat/polaz: 12°C/7°C, Temperatura okoline: DB 35°C/WB 24°C
Dokumenti za preuzimanje
Tehnička dokumentacija, certifikati i korisnička uputstva
